硬密封蝶閥 當前位置: 法蘭閘閥廠家> 產品中心> 硬密封蝶閥> 焊接式硬密封蝶閥

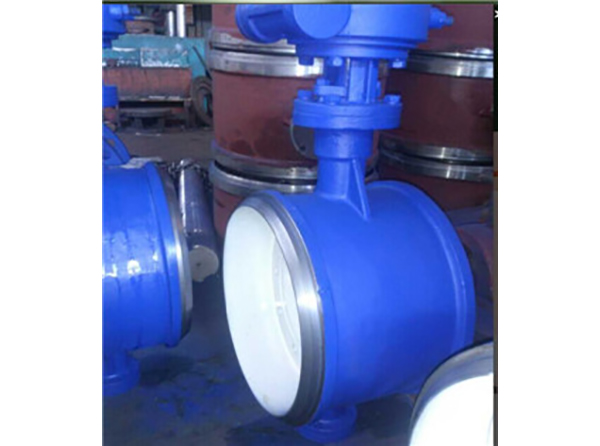

焊接式硬密封蝶閥

焊接式硬密封蝶閥采用三偏心結構,閥座與碟板密封面均采用不同硬度和不銹鋼制作,具有良好的耐腐蝕性,使用壽命長,本閥具有雙向密封功能,產品符合國家GB/T13927-92閥門壓力試驗標準。


產品詳情

適用于高溫、高壓、防火、保溫等管道上作啟閉或調節介質之用。其主要特點如下:

1、結構緊湊、體積小、重量輕、操作靈活、使用方便;

2、采用三維偏心彈性或多層次硬密封結構,其密封性能可靠達到零泄漏;

3、此閥無法蘭,對管道和保溫包扎帶來很大方便和美觀;

4、具有耐高溫、高壓、耐腐蝕、耐磨損等特點。焊接式蝶閥傳動型式:蝸輪傳動、氣動傳動、電動傳動。


焊接式硬密封蝶閥采用標準

焊接尺寸::GB1224;ANSI B16.25; DIN2559

結構長度::GB/T12221-1989;API609

壓力試驗::GB/T13927-1992;API598


焊接式硬密封蝶閥主要技術參數


公稱通徑

DN(mm)

50~700

公稱壓力

PN(MPa)

0.6

1.0

1.6

2.5

4.0

試驗壓力Ps(MPa)

強度試驗

0.9

1.5

2.4

3.75

6.0

密封試驗

0.66

1.1

1.76

2.75

4.4

氣密封試驗

0.6

0.6

0.6

0.6

0.6

適用介質

水、蒸氣、油品、酸類腐蝕性等。

適用溫度

碳鋼 :-29℃~425℃ 不銹鋼:-40℃~600℃



D t 363 H -(C.I.P.R)焊接式硬密封蝶閥系列外形尺寸

焊接式硬密封蝶閥


公稱壓力

PN1.0

通徑

外形尺寸(參考值)

參考重量

毫米

英寸

L

D

d

H

H1

A

B

600

24

390

636

602

499

1280

570

660

465

700

28

430

726

692

566

1480

750

550

680

800

32

470

826

792

632

1608

750

550

810

900

36

510

926

892

693

1857

750

550

860

1000

40

550

1028

992

757

2038

900

750

1625

1200

48

630

1228

1192

851

2237

1000

925

1770

1400

56

710

1428

1392

876

2411

1000

925

2426

1600

64

790

1628

1592

1095

2756

1000

925

3560

1800

72

870

1828

1792

1214

3093

1100

980

4545

2000

80

950

2028

1992

1332

3355

1100

980

6230



公稱壓力

PN1.6

通徑

外形尺寸(參考值)

參考重量

毫米

英寸

L

D

d

H

H1

A

B

80

3

180

90

78

90

356

180

200

27

100

4

190

110

96

100

375

180

200

34

125

5

200

135

121

113

401

180

200

41

150

6

210

161

146

130

450

270

280

43

200

8

230

222

202

205

545

400

425

81

250

10

250

278

254

235

630

400

425

102

300

12

270

330

303

275

715

450

560

132

350

14

290

382

351

309

817

450

560

164

400

16

310

432

398

346

923

535

580

193

450

18

330

484

450

932

1059

535

580

238

500

20

350

535

501

427

1126

535

580

302

600

24

390

636

602

509

1369

570

660

457

700

28

430

726

692

572

1492

750

550

810

800

32

470

826

792

638

1622

750

550

1093

900

36

510

926

892

700

1924

750

550

1410

1000

40

550

1028

992

765

2054

900

750

1870

1200

48

630

1228

1192

860

2259

1000

925

2082

1400

56

710

1428

1392

986

2610

1000

925

2850

1600

64

790

1628

1592

1106

2856

1000

925

4235

1800

72

870

1828

1792

1226

3121

1100

980

5346

2000

80

950

2028

1992

1345

3385

1100

980

7328
