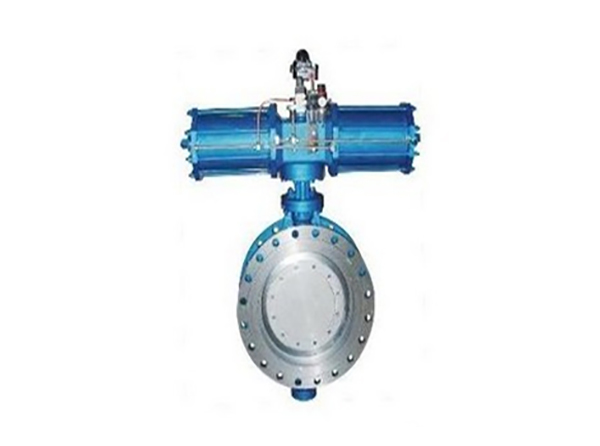

氣動蝶閥

D673不銹鋼氣動蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。蝶閥的結構原理尤其適合制作大口徑閥門。蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用于熱電站的冷卻水系統。

產品詳情

不銹鋼氣動蝶閥D673h特點

蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該電動閥門具有良好的流體控制特性。D673不銹鋼氣動蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯YI的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。

不銹鋼蝶閥性能：

公稱通徑	DN（mm）	50～150
公稱壓力	PN（MPa）	1.0	1.6	2.5
試驗壓力	強度試驗	1.5	2.4	3.75
	密封試驗	1.1	1.76	2.75
	氣密封試驗	0.6	0.6	0.6
適用介質	水、蒸汽、油品、酸類腐蝕性等。
適用溫度	-40℃～600℃

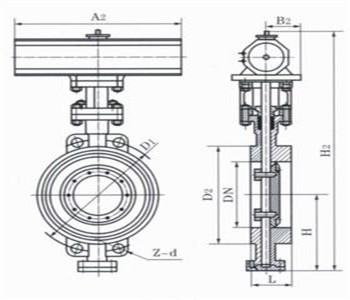

不銹鋼氣動蝶閥結構圖：

不銹鋼氣動蝶閥尺寸：

公稱通徑		結構長度	外形尺寸（參考值）			法蘭尺寸和螺栓孔尺寸									參考重量
公稱通徑		結構長度	外形尺寸（參考值）			1.0MPa			1.6MPa			2.5MPa			參考重量
毫米	英寸	L	L2	H	H1	D1	Z-d	a	D1	Z-d	a	D1	Z-d	a	(kg)
50	2	43	265	330	250	125	4-18	90°	125	4-18	90°	125	4-18	90°	8
65	21/2	46	265	362	267	145	4-18	90°	145	4-18	90°	145	4-18	90°	9
80	3	49	320	375	275	160	8-18	45°	160	8-18	45°	160	8-18	45°	11
100	4	56	320	410	295	180	8-18	45°	180	8-18	45°	190	8-22	45°	13
125	5	64	340	425	305	210	8-18	45°	210	8-18	45°	220	8-26	45°	22
150	6	70	390	465	320	240	8-22	45°	240	8-22	45°	250	8-26	45°	24
