法蘭閘閥 當前位置: 法蘭閘閥廠家> 產品中心> 法蘭閘閥> 手動楔式法蘭閘閥

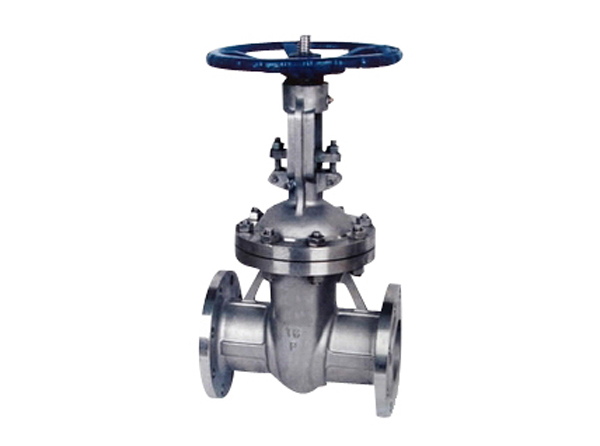

手動楔式法蘭閘閥

手動楔式閘閥廣泛適用于石油化工,火力發電廠等油品、水蒸氣管路上作接通或截斷管路中介質的啟閉裝置。

手動楔式閘閥產品特點

1、結構緊湊、設計合理、閥門剛性好、通道流暢,流量系數小

2、密封面采用不銹鋼和硬質合金,使用壽命長

3、采用柔性石墨填料、密封可靠,操作輕便靈活

4、驅動方式為手動、氣動、電動、齒輪傳動

5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式

手動楔式閘閥執行標準

設計規范:GB/T 12234

結構長度:GB/T 12221

連接法蘭:JB/T 79

試驗與檢驗:JB/T 9092

壓力-溫度:GB/T 9131

產品標識:GB/T 12220


產品詳情

手動楔式閘閥-性能規范

型號公稱壓力
(MPa)
實驗壓力工作溫度(℃)適用介質
強度水(MPa)密封(水)空氣(MPa)低壓密封空氣(MPa)
Z41H-16C
Z41W-16P(R)
1.62.41.80.6≤425硝酸類
Z41W-25P(R)2.53.82.80.6≤200醋酸類
Z41W-40P(R)4.06.04.40.6≤200硝酸類
Z41W-64P(R)6.49.67.00.6≤200醋酸類

手動楔式閘閥-主要零件材質

閥體/閥蓋ZGICr18Ni9TiZG00Cr18Ni10ZG1Cr18Ni12M02TiZG00Cr17Ni14M02WCB
零件名稱ZGICr18Ni9Tit系列ZG00Cr18Ni10系列ZG1Cr18Ni12M02Ti系列ZG00Cr17Ni14M02系列WCB系列
閘板ZGICr18Ni9TiZG00Cr18Ni10ZG1Cr18Ni12M02TiZG00Cr17Ni14M021Cr13
閥桿1Cr18Ni9Ti00Cr18Ni101Cr18Ni12M02Ti00Cr17Ni14M021Cr13
填料PTFE編織PTFE編織PTFE編織PTFE編織石墨
墊片304L+PTFE304L+PTFE316+PTFE316L+PTFE石墨
壓蓋ZGICr18Ni9TiZG00Cr18Ni10ZG1Cr18Ni12M02TiZG00Cr17Ni14M02系列WCB
填料壓環1Cr18Ni9Ti00Cr18Ni101Cr18Ni12M02Ti00Cr17Ni14M021Cr13
螺栓1Cr17Ni21Cr17Ni21Cr17Ni21Cr17Ni235CrMoA
螺母1Cr18Ni9Ti1Cr18Ni9Ti1Cr18Ni9Ti1Cr18Ni9Ti45

手動楔式閘閥-1.6MPa主要連接尺寸

尺寸DN1520253240506580100125150200250300350400450500600
Lmm130150160180200250265280300325350400450500550600650700800
Hmm1751802102103503583734355006146748181225141516301780205021812599
Wmm180180200200200240240280320360360400450500500600720720720

手動楔式閘閥-10.0MPa主要連接尺寸

尺寸DN1520253240506580100125150200250
Lmm170190210230240250280310350400450550650
Hmm175180210230350359373435500614674818970
Wmm120120160180240280320360400450560640720

手動楔式閘閥-16.0MPa主要連接尺寸

尺寸DN1520253240506580100125150200
Lmm170190210230240300340390450525600750
Hmm175180210230350359373435500614674818
Wmm120120140160200240280320360400400450
